玻璃鋼冷卻塔 >>首頁 >>產品中心 >>玻璃鋼冷卻塔

玻璃鋼離心風機,玻璃鋼儲罐,玻璃鋼保溫管

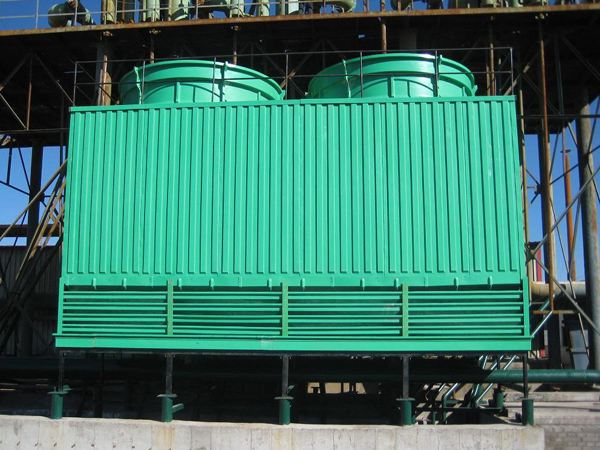

GFNL系列節能型鋼結構框架方形逆流式

由機械工業部第四設計研究院與清華大學聯合研制的GFNL系列節能型鋼結構方形逆流式玻璃鋼冷卻塔，單格水量為800～4000m3/h，共有九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

電話咨詢：18632871456
在線QQ咨詢：361223317

點擊在線咨詢點擊在線留言

由機械工業部第四設計研究院與清華大學聯合研制的GFNL系列節能型鋼結構方形逆流式玻璃鋼冷卻塔，單格水量為800～4000m3/h，共有九個規格。它具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

在吸收了國內外同類產品的先進經驗和石化、電力、冶金等設計單位及用戶提出的寶貴意見的基礎上設計的GFNL系列鋼結構方形逆流式玻璃鋼冷卻塔應用了我院二項國家專利：

1、“節能型玻璃鋼冷卻塔”（專利號：88215994.1），它采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能40%～52%，居國內外領先水平。

2、“方形逆流式冷卻塔用斜梯形波填料”（專利號：91216967.2），其特征在于斜梯波靠粘頭形成填料快，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm，通風阻力減小，可提高填料由1.0m增加到1.5m，提高了熱力性能。

冷卻塔主要結構尺寸表

塔型	參數(單位：mm)
塔型	B	φ	H1	H2	H3	H4	H	h	b	DN1	L
GFNL-800	8400	4700	3000	3950	2200	-1500	9150	4670	2100	300	6150
GFNL-1000	9400	4700	3600	4250	2400	-1500	10250	5030	2350	300	6650
GFNL-1200	10400	5460	3600	4500	2700	-1500	10800	5330	2600	350	7200
GFNL-1500	11200	6000	4200	4750	2900	-1500	11850	5530	2800	350	7650
GFNL-2000	13000	7000	4600	5000	3300	-1500	12900	5930	3250	400	8300
GFNL-2500	14400	8000	4600	5300	3700	-1500	13600	6350	3600	450	9000
GFNL-3000	16000	8530	5000	5650	4120	-1500	14770	6870	4000	500	9770
GFNL-3500	17000	9140	5000	6000	4400	-1500	15400	7150	4250	600	10400
GFNL-4000	18000	9140	6000	6350	4640	-1500	16990	7390	4500	600	10990

冷卻塔主要技術參數

參數		塔型
參數		GFNL -800	GFNL -1000	GFNL -1200	GFNL -1500	GFNL -2000	GFNL -2500	GFNL -3000	GFNL -3500	GFNL -4000
冷卻水量 m³/h		800	1000	1200	1500	2000	2500	3000	3500	4000
進塔水溫 ℃		42	42	42	42	42	42	42	42	42
出塔水溫 ℃		32	32	32	32	32	32	32	32	32
濕球溫度 ℃		28	28	28	28	28	28	28	28	28
干球溫度 ℃		31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
大氣壓力 Pa		100400	100400	100400	100400	100400	100400	100800	100400	100400
電機型號		YBDT225M YBDL225L -6/8	YBDT280M YBDL280L -6/8	YBDT280S YBDL250M -4/6/8	YBDT315S YBDL280M -4/6/8	YBDT315L YBDL315L -6/8/12	YBDT355S YBDL355M -6/8/12	YBDT355S YBDL355M -6/8/12	YBDT355M YBDL355L -6/8/12	YBDT355M YBDL355L -6/8/12
電機功率 kW		30/15	45/22	45/15 /7.5	75/25 /12.5	110/55 /18.5	132/66 /22	132/66 /22	160/80 /30	160/80 /30
電機轉速 r/min		960/730	960/750	1450/960 /750	1450/960 /730	960/730 /480	960/730 /480	960/730 /480	960/730 /480	960/730 /480
電機重量 kg		368	590	620	1000	1190	1680	1380	1700	1700
風機型號		LF47	LF47	LF55	LF60	LF70	LF80ⅢA	LF85ⅢA	LF92	LF92
葉輪直徑 mm		φ4700	φ4700	φ5460	φ6000	φ7000	φ8000	φ8530	φ9140	φ9140
葉輪轉速 r/min		240/180	240/180	165/109 /83	165/109 /83	149/112 /75	149/112 /75	149/112 /75	110/82 /55	110/82 /55
葉片安裝角度		13.5	20.0	18.0	17.0	15.0	9.0	8	15	16
風量 m³/h		6.2×10⁵	7.8×10⁵	9.3×10⁵	12×10⁵	16×10⁵	20×10⁵	24×10⁵	27.3×10⁵	31.5×10⁵
全壓 Pa		132.4	148	138	156.9	160	170	164	170	160
靜壓 Pa		98	95	95	110	110	120	110	116	104
風機重量 kg		547	547	1520	1540	2420	2420	2490	4850	4850
葉片數(個)		4	4	6	6	6	6	6	6	6
標準點噪聲dB(A)	高速	75	75	75	75	75	75	75	75	75
標準點噪聲dB(A)	中速	72	72	72	72	72	72	72	72	72

冷卻塔基礎埋板尺寸及荷載表（地震烈度按九度設防）

塔型	1			2
塔型	埋板尺寸mm	垂直荷載kN	水平載荷kN	埋板尺寸mm	垂直荷載kN	水平載荷kN
GFNL-800	400×400×12	42	26.4	400×400×12	84	39.8
GFNL-1000	400×400×12	525	31.8	400×400×12	105	48.6
GFNL-1200	450×450×12	63	38	450×450×12	126	56
GFNL-1500	450×450×12	78	47	450×450×12	156	72
GFNL-2000	400×400×12	27.5	46.1	400×400×12	55	79.7
GFNL-2500	400×400×12	37.2	74.4	400×400×12	74.5	122.4
GFNL-3000	450×450×12	56.4	95.8	450×450×12	112.8	164.6
GFNL-3500	450×450×12	65.6	120	450×450×12	131	200
GFNL-4000	450×450×12	75	137	450×450×12	150	228

塔型	3			4			5
塔型	埋板尺寸mm	垂直荷載kN	水平載荷kN	埋板尺寸mm	垂直荷載kN	水平載荷kN	埋板尺寸mm	垂直荷載kN
GFNL-800	400×400×12	168	53.6				250×250×12	5
GFNL-1000	400×400×12	210	67.2				250×250×12	5
GFNL-1200	450×450×12	252	80.6				250×250×12	5
GFNL-1500	450×450×12	312	100				250×250×12	5.5
GFNL-2000	400×400×12	110	134	400×400×12	130	134	250×250×12	5.5
GFNL-2500	400×400×12	150	192	400×400×12	175	192	250×250×12	6.0
GFNL-3000	450×450×12	225.6	275	450×450×12	250	275	250×250×12	6.0
GFNL-3500	450×450×12	262	320	450×450×12	285	320	250×250×12	6.5
GFNL-4000	450×450×12	300	360	450×450×12	335	380	250×250×12	6.5
