說明
TSNL-10型系列冷卻塔是河北大有玻璃鋼集團有限公司與天津石化設計院聯合開發研制的大型工業用逆流式機力抽風冷卻塔。有700m³/h、800m³/h、1000m³/h、1500m³/h、2000m³/h、2500m³/h、3000m³/h、4000m³/h等八個系列冷卻塔，可以組合成幾十種規格。

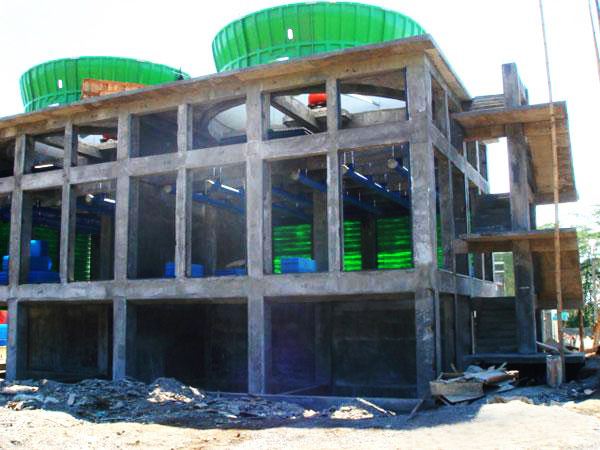

TSNL-10型系列冷卻塔采用鋼筋混凝土（或鋼）框架、玻璃鋼維護結構；采用玻璃鋼能量回收型風筒、高熱工性能的淋水填料、高效率風機、高氣動性能的全流道流線型設計；風量大，阻力小，在同樣條件下能夠達到較為理想的處理效果；除鋼筋混凝土框架及水池現場施工外，其余全部工廠化生產，質量和投資都便于控制。
使用條件：
1、適用于煉油、石油化工、化纖、電力、冶金等工業的循環冷卻水。
2、循環冷卻水水質應符合“工業循環冷卻水處理設計規范《GBJ50-83》”的有關規定。
3、風荷載≤0.59KPa(60Kg/㎡)
4、地震烈度≤7度
5、場地土：二類
6、鋼筋混凝土、水池、動力配電、照明、儀表自控部分由用戶配套。根據用戶需要，可為用戶設計。
結構特征
1、鋼筋混凝土框架是鋼筋混凝土梁、柱與鋼桁架組成的混合框架結構，采取了可靠的抗滲、抗凍和防腐措施，鋼框架是由型鋼、鋼管、圓鋼等組成的空間桁架，對鋼結構采取有效的防腐措施。
2、風筒、壁板、隔板均為不飽和聚酯玻璃鋼，鋼筋混凝土框架塔頂板為混凝土預制板，鋼框架塔的頂板為玻璃鋼。
3、風機采用航空航天工業部保定螺旋槳制造廠生產的LF型風機（或上?；瘷C二廠生產的L型風機），配以YB系列節能電機或Y系列電機。
4、配水系統為管式配水，其配水噴頭為反射II（或III）型，也可根據用戶需要配其它型配水噴頭。
5、除水器為波160-45型除水器，除水器片為阻燃型不飽和聚酯玻璃鋼，支撐件為ABS工程塑料。
6、化冰裝置：為配合寒冷地區使用，在進風口設有化冰管，在進風口梁側設置壁流導流板。
7、淋水填料：根據用戶要求和水質條件，安裝下列淋水填料之一。
聚氯乙烯塑料梯形淋水填料T25×60°
聚氯乙烯塑料斜交錯淋水填料T25×60°
玻璃鋼斜交錯淋水填料FRP60×30×60°
玻璃鋼梯形淋水填料FRPT25×60°
玻璃鋼梯形淋水填料FRPT20×60°
玻璃鋼梯形淋水填料FRPT33×60°
聚氯乙烯塑料折波淋水填料
其他新型高效淋水填料
運行與維護
1、冷卻塔投入運行前，應對管道、水泵、換熱設備、集水池等循環水的流道進行全面清洗。沖洗水不得進入冷卻塔，以防堵塞淋水填料及配水設備。
2、風機減速機應按產品安裝使用說明的要求，加相應牌號的潤滑油。新安裝的風機運行10-15天后應停機檢查，清洗齒輪箱和運轉部件，更換新油后繼續運行，以后每經半年到一年更換潤滑油一次。
3、冬季運行淋水密度一般不低于6m³/㎡·h，若總水量太小，可關閉一些塔，以保證必要的淋水密度。為防止集水池結冰，冷卻塔的集水池應保證處于流動狀態。
為防止進風口結冰，可適時打開化冰管閥門，在進風口處形成熱水水幕，以防結冰，必要時可使風機反轉化冰。
4、定期檢查淋水填料、收水器、配水管?chē)婎^，若出現水垢和生物粘泥，應及時予以清除，并加強水質穩定和殺菌除藻處理。
5、對水質、水溫、水量、氣象條件、潤滑油溫度，電機電流應按時檢查并做好記錄。
6、建立冷卻塔小修、大修制度。小修每三年一次，大修每六年一次。小修的任務是對填料泥垢的清除，堵塞噴頭的清理及因噴頭掉落沖壞的填料的更換。另外在夏季到來之前，應對風機、電機進行維護保養。大修除上述內容外，還應對鋼結構重刷防腐油漆以防鋼件銹壞，及配水管銹透穿孔。清理冷卻塔集水池等。
成套供應范圍
1.風筒、壁板、隔板等圍護結構
2.淋水填料
3.除水器
4.風機及配套電機
5.塔內配水管及噴頭（不包括立管及閥門）
6.化冰管（不包括進水管及閥門）
其他
1、TSNL-10型系列冷卻塔的特性參數見《TSNL-10型冷卻塔性能參數一覽表》。該表中所列的工況均為標準設計工況，由于使用條件的不同，其處理水量也不同，我們可根據用戶要求提供更詳細的服務。
2、關于材質的選用、產品的制作、產品的質量、施工驗收標準、防腐及安裝要求冷卻塔制圖中均有明確要求。
3、基礎荷載見后附《結構簡圖》，《結構簡圖》為標準單元組合模式，可根據實際需要任意組合。
4、為了更好的配合施工，必要時提供水池，動力配電、照明、防雷系統、儀表自控等參考圖。
