酸性氣體吸收塔是圓形重疊式分段組裝結構形式。采用阻燃型不飽和聚酯樹脂為基體,以無臘無捻玻璃纖維布為主要增強材料,通過數道生產工藝制作而成,外部采用耐老化阻燃性聚酯樹脂。其優點:玻璃鋼不受冬、夏天氣候變化限制、美觀大方、經久耐用、耐腐蝕。玻璃鋼酸性氣體吸收塔分為上塔體、筒體、循環液槽組成,塔內有兩層填料,一層斜波紋板、二層階梯環,具有較大的表面積氣液接觸,充分傳質效率高。
該塔強度高、結構簡單、制作方便、占地面積小,拆裝、搬運方便,凈化效率高(98.5%),達到了國家標準,該塔是一種新型的凈化裝置,它采用玻璃鋼為主要材料,該設備廣泛應用在化工、電鍍、電子、鋼鐵、儀表、科研等行業。
工作原理
玻璃鋼酸性氣體吸收塔,塔內氣體由風機送入,氣體由下向上。吸收液由耐酸泵打入塔頂通過布液裝置均勻向下噴淋,形成逆流吸收,中和后的氣體經塔內除霧段后,經煙筒排入大氣,不同的酸性氣體采用不同的吸收液體吸收。
采用氫氧化鈉(NaOH)溶液做吸收中和液,當溶液濃度2-6%時凈化鹽酸(HCl)酸霧(初始濃度<400㎎/m³)效率可達98%以上;凈化硫酸(H₂SO₄)酸霧(初始濃度<300㎎/m³)效率可達97%以上;凈化硝酸(HNO3)酸霧(初始濃度<100㎎/m³)效率可達90%以上。
采用次氯酸鈉(NaClO)溶液作吸收中和液凈化含氰廢氣效率達95%以上。
安裝與使用
1、安裝吸收塔時要先對各部件進行全面檢查,確定無損壞和變形方可安裝,如發現有缺損變形,應進行修補后再安裝。
2、吸收塔必須安裝在混凝土基礎上,與混凝土基礎水平線一致,組裝后的吸收塔必須垂直。
3、組裝吸收塔時,各部法蘭確保密封以防氣體溢出和漏液現象。
4、安裝完后,投入運轉時應仔細檢查清除各循環系統等處的雜物和污垢,以免發生堵塞現象。
5、使用吸收塔時,必須有專人負責管理,定期檢查通風系統、液循環系統、噴液裝置是否發生異?,F象,如發現不良現象應及時處理。
6、循環液應保持一定的數量,液面高度僅低于溢流口。

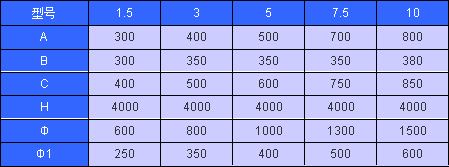

外型及尺寸

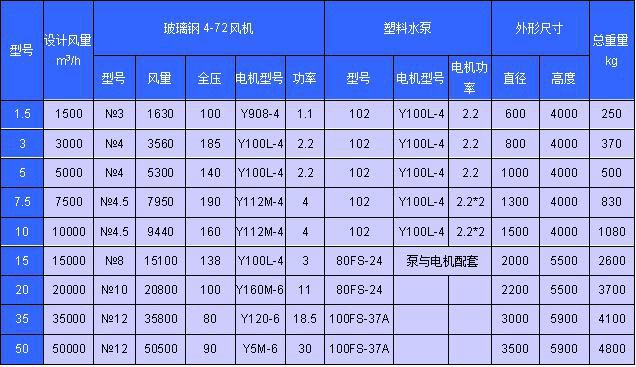

主要技術參數
說明:玻璃鋼酸性氣體吸收塔本廠不配套供應,不銹鋼離心機和塑料泵,型號僅供參考,用戶可根據具體情況自行選定(風量為1000m3/h噴淋堿液量為20-25m3/h,噴嘴的噴液壓力為1kg),本廠配套僅供玻璃鋼離心風機。
