BJS型酸氣凈化塔處理的主要有害氣體為：酸霧（H₂SO₄）、氯化氫（HF）氣體、氟化氫（HF）氣體、鉻酸霧（CrO₃）、氰氫酸（HCN）氣體、硫化氫（H₂S）、氨氣（NH₃）、堿蒸汽等水溶性氣體。采用氫氧化鈉為吸收中和液、溶液濃度為2～6%，凈化效率均為95%以上。它具有效力高、耐腐蝕性強、高強度、低噪聲、耗電省、體積小，拆裝維修方便，輕巧耐用，外形美觀大方等優點。型號有1.5型、3型、5型、7.5型、10型、20型、30型、40型、50型等九種規格。 BJS型酸氣凈化塔采用玻璃鋼和聚氯乙烯材料分段制作。塔體外表面采用耐水、耐老化膠衣樹脂作防老化面層，膠衣層厚不小于0.5mm。在強度與內外表面間采用無堿無碏無捻的方格細布作為耐老化的渡層，其樹脂含量不低于75%，層數按大型及技術標準要求敷設，樹脂含量達60～70%，使塔體強度絕對可靠。
代碼含義
結構

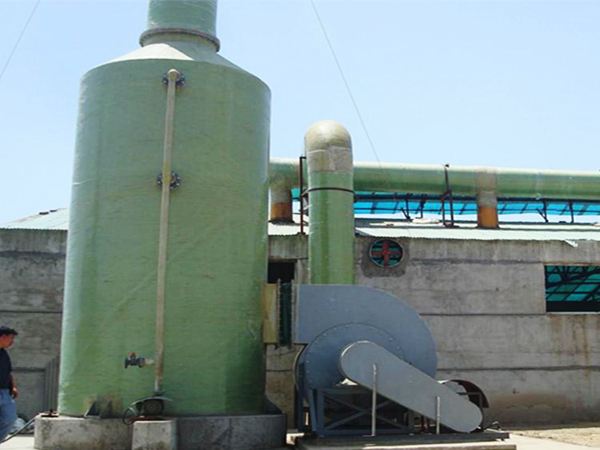

本凈化塔由圓形塔體與法蘭分段聯接而成。具體結構由貯液箱、進風段、兩級噴淋段、旋流板、出風錐帽等組成。其特點是：制作方便、便于安裝檢修、強度高、占地面積小。噴淋形式采用雙層填料，兩級噴淋，使氣液充分接觸，提高凈化效率。本塔配用一臺玻璃鋼離心通風機和塑料水泵或不銹鋼水泵即可。
當處理風量在10000立方米以上時，采用二臺水泵就能達到設計要求。
凈化塔主體：
（1）復合玻璃鋼貯液箱、加液管、在吸液管上加有濾液裝置，進風段采用復合玻璃鋼制作。
（2）第一、二級噴液段均采用一排Y-1型尼龍噴嘴，鮑爾環濾料和有機玻璃檢視孔。
（3）有效擋水段設有旋流板增加擋水的效果。
（4）玻璃風帽蓋。
（5）F4-72型玻璃鋼離心通風機。
（6）塑料水泵或不銹鋼離心泵。
（7）其它配件如塑料管件閥門、固定支架、檢修爬梯和進風管道等，用戶可在訂貨時定制。
外型及安裝尺寸
型號 | BJS-1.5 | BJS-3 | BJS-5 | BJS-7.5 | BJS-10 | BJS-20 | BJS-30 | BJS-40 | BJS-50 |
外型尺寸 | Ф | 600 | 800 | 1000 | 1300 | 1500 | 2200 | 2700 | 3100 | 3500 |
Ф1 | 250 | 360 | 400 | 450 | 500 | 700 | 1000 | 1120 | 1250 |
H | 4200 | 4200 | 4200 | 4200 | 4200 | 6200 | 6200 | 6200 | 6700 |
A | 224x256 | 280x320 | 380x320 | 315x360 | 315x360 | 560x640 | 700x800 | 840x960 | 840x960 |
安裝尺寸 | Ф2 | 800 | 1000 | 1200 | 1500 | 1700 | 2400 | 2900 | 3300 | 3700 |
L1 | 140 | 140 | 140 | 140 | 140 | 380 | 380 | 380 | 380 |
L2 | 100 | 100 | 100 | 100 | 100 | 270 | 270 | 270 | 270 |
L3 | 178 | 178 | 178 | 178 | 178 | 470 | 470 | 470 | 470 |
L4 | 660 | 760 | 860 | 1060 | 1160 | 1900 | 2150 | 2350 | 2550 |
L5 | 840 | 900 | 1100 | 1300 | 1400 | 2100 | 2500 | 3000 | 3000 |
B | 240 | 288 | 288 | 316 | 316 | 365 | 365 | 365 | 365 |
凈化塔性能表
型號 | BJS-1.5 | BJS-3 | BJS-5 | BJS-7.5 | BJS-10 | BJS-20 | BJS-30 | BJS-40 | BJS-50 |
設計風量M3/H | 1500 | 3000 | 5000 | 7500 | 10000 | 20000 | 30000 | 40000 | 50000 |
玻璃鋼
離心通風機 | 型號F4-72 | NO3.2 | NO4 | NO4 | NO4.5 | NO4.5 | NO8 | NO10 | NO12 | NO12 |
風量M3/h | 1637 | 3566 | 5315 | 7947 | 9440 | 17400 | 27250 | 38600 | 47000 |
風壓(Pa) | 1110 | 1920 | 1480 | 2080 | 1680 | 1480 | 1220 | 1410 | 1760 |
耐酸水泵 | 型號 | 50FS-25 | 50FS-25 | 50FS-25 | 50FS-25 | 50FS-25 | 65FS-35 | 65FS-35 | 65FS-35 | 65FS-35 |
揚程M | 25 | 25 | 25 | 25 | 25 | 35 | 35 | 35 | 35 |
處理酸
霧初始濃度 | HCL mg/m3 | <400 |
H2SO4 mg/m3 | <300 |
HNO3 mg/m3 | <1000 |
HCL mg/m3 | 91-99 |
吸收效率 | H2SO4 mg/m3 | 92-98 |
HNO3 mg/m3 | 93-96 |
中和液Na()H溶液濃度% | 2-6 |
凈化塔阻力(Pa) | 400 |
訂貨須知
1、選定設備時，所需凈化空間的排風量必須和設備處理風量相符，否則達不到排風凈化環境的要求。
2、為保證凈化效果，最好使用我廠配套之整機。
3、我廠可根據用戶需要另行設計，制作特殊要求的凈化設備。
4、為了方便用戶，我廠產品供貨方式靈活，即可成套供應也可供應零部件。
5、我廠產品設備保修期為三年。保修期內因設備原因出現的損壞，我廠負責免費維修。
凈化順序過程原理說明
吸風罩—進風管道—風機（或進風段）—進風段第一段濾料層（第一級中和反應段）—第二段濾料層（第二級中和反應段）旋流板—出風帽蓋——排風管（或吸入段風機）
工作原理
本裝置采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。氣體由離心通風機壓入或吸入進風段，再向上流動至第一濾料層，與第一級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續向上流動至第二濾料層，與第二級噴咀噴出的中和液接觸，再次發生中和反應，然后通過旋流板，由風帽和排風管或風機排入大氣中。
安裝及使用注意事項
1、本設備宜安裝在高出地面100mm以上的混凝土基礎上，水泵、風機應按要求另做混凝土基礎。
2、運輸安裝時要注意保護，不得碰損機體及部件。
3、本設備出廠時，本公司根據具體情況，采用分段包裝運輸，由本公司派人員到現場安裝調試。
4、本設備安裝和工作在室外的，冬季應對底部水池部位注意防凍。
5、本設備底部水池有液位標記，使用前務必按液位標記注入吸收液。使用過程中應注意補充吸收液。
6、使用時應先開循環水泵2-3分鐘，再開動鼓風機，停機時應先停鼓風機1-2分鐘后，再停循環水泵。
7、應根據使用情況定期檢查塔體底部水池內液體酸性深度及排氣口氣體凈化程度，超過標準時。應更換底部水池中的吸收液。
8、本設備一年半至二年應做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。
